實驗室氣體管道系統設計說明(中)

更新時間:2025-07-01

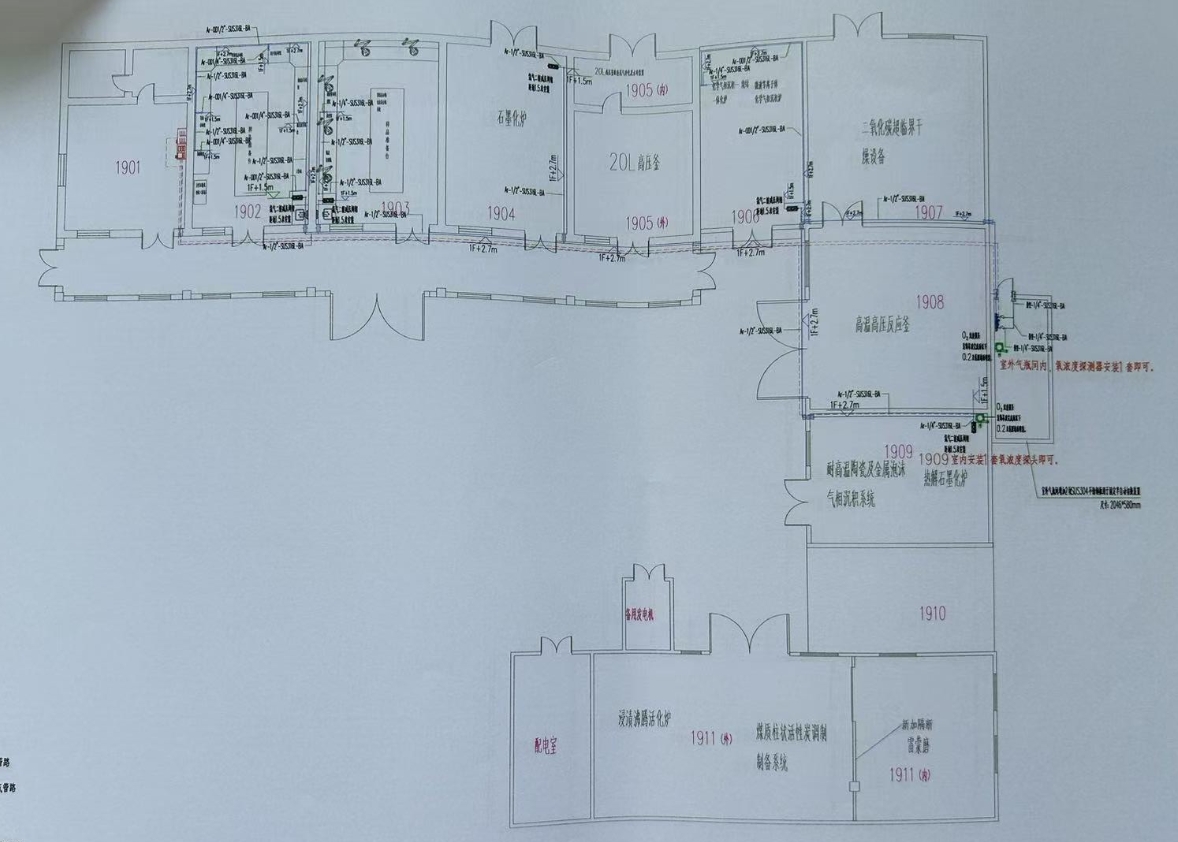

氣路設計平面圖

        六.施工說明

  1.施工中主要遵循的標準及規范:

  《工業金屬管道工程施工規范》GB50235-2010

  《工業金屬管道工程施工質量驗收規范》GB50184-2011

  《工業設備及管道絕熱工程施工規范》GB50126-2008

  《現場設備、工業管道焊接工程施工規范》GB50236-2011

  《壓力管道規范工業管道》GB/T20801-2006

  2.施工技術要求:

  (1).管道施工前需要進行管道及管道元件的外觀檢查,并具有制造廠的產品質量證明文件。

  (2).所有聞門在安裝之前要進行外觀檢查,開啟機構應靈活,閩桿無歪斜、卡澀現象。閥門逐個進行殼體壓力試驗和密封試驗,試驗不合格,不能應用。

  (3).管道焊接遵照GB50236-2011進行施工。焊接前需要進行焊接工藝評定,焊接工藝評定按照JB4708的規定進行。氣體管道焊接采用全自動氫弧焊焊接和卡套方式。

  (4).管道安裝完成后進行壓力試驗,介質為氮氣,所有系統管道的強度試驗壓力為1.15MPa,穩壓30min后無壓降為合格。

  (5).管道在壓力試驗合格后,進行氣體吹掃,介質為高純氮氣,吹掃流速20m/s。高純氮氣吹掃時,應在排氣口設置貼有白布或涂白漆的木制靶板進行檢驗,吹掃5min后靶板上應無鐵銹、塵土、水分及其他雜物。

  (6).如無特珠說明,實驗室終端使用點的管道均為1/4"。

  (7).所有氣體管路必須由高質量、完全退火型的進口優質的無縫不銹鋼管SS-316L(BA)組級,污染后的管道配件禁止使用.

  (8).一級減壓后管道出口處設置總闊,以便于快速切斷氣源.

  (9).每組設備終端都有單獨的控制聞和調壓裝置以便于觀察使用壓力,控制閥和調壓裝置安裝于實驗室內便于使用者觀察和操作的地方。

  (10).連接到工作合的氣體管路要求安裝單獨的控制閥來進行控制。對于要求單獨進行壓力調節的儀器,工作臺上氣體出口點需要安裝單獨的閥門來控制。

  (11).管道穿墻及出地面(或樓板)處應設套管保護,套管穿墻處應與墻平齊,穿地面(或樓板)處套管應高出地面(或樓板)100mm。穿墻或樓板的套管根據所用管道規格進行匹配。

  (12).用于支撐氣體管路安裝的所有支架都要進行防腐處理。禁止使用容易生銹的支架輔材。

  (13).氣體管路支架間隔不大于1.5米,根據內徑*小的氣體管路確定支撐距離。

  (14).所有彎曲處都要分別在兩側獨立進行支撐。

  (15).管道的連接除與設備、閥門等一些必要的卡套連接外,所有氣體均采用全自動數碼無縫焊接連接。外徑大于3/4的管道轉彎采用成品的焊接彎頭。小于3/4"的則采用彎管器機械來執行。

  (16).所有管路沿天花板上方布設,若無天花板。則沿樓板下方鋪設,進入實驗室通過功能柱連接到中央儀器臺,控制閥和減壓器安裝在功能柱內或墻壁上,便于維修人員的檢查和維修。
