本規定是對公司承接的各類實驗室設計的一般規定，工程師、設計師可參照本規定進行實驗室規劃設計，特定實驗室有專用性規定或更高標準時，以更嚴格的標準執行。

　　1. 規范性引用文件

　　未注版本/日期的引用文件，應執行其*新版本(包括所有的修改單);注版本/日期的引用文件，僅注明的特定版本適用于本文件。

　　JGJ 91-93 科學實驗建筑設計規范

　　SH/T 3103-2009 石油化工中心化驗室設計規范GB 13690-2009 化學品分類和危險性公示 通則

　　GB 15603-1995 常用化學危險品貯存通則

　　GB 50177-2005 氫氣站設計規范

　　GB 50030-2013 氧氣站設計規范

　　GB 4962-2008 氫氣使用安全技術規程

　　GB 50160-2008 石油化工企業設計防火規范

　　GB50058-2014爆炸危險環境電力裝置設計規范

　　GB50019-2015工業建筑供暖通風與空氣調節設計規范

　　GB50016-2014建筑設計防火規范

　　GB50346-2011生物安全實驗室建筑技術規范

　　GB19489-2008實驗室 生物安全通用要求

　　2.設計一般規定

　　2.1 實驗室的位置和平面布置
       1)實驗室的位置應遠離振源、噪聲源及電磁干擾源，應位于有害物質散發的*小頻率風向的下風側。實驗室應集中設置，并應位于爆炸危險區以外，實驗室不宜與甲、乙 A 類建筑物布置在同一棟建筑物內。化驗室平面布置要做到功能分區明確、布局合理緊湊、聯系方便、互不干擾、實用、美觀。

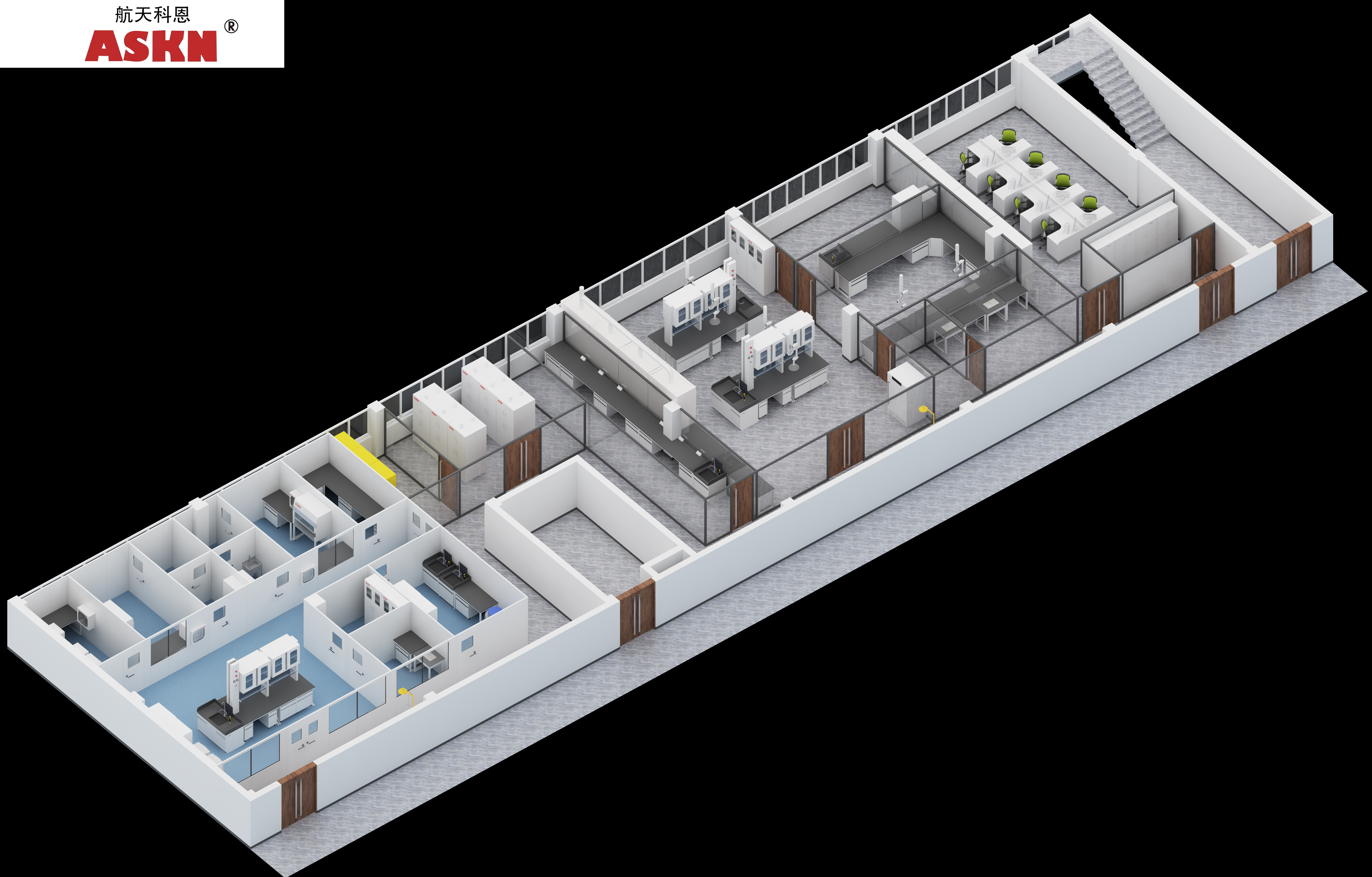

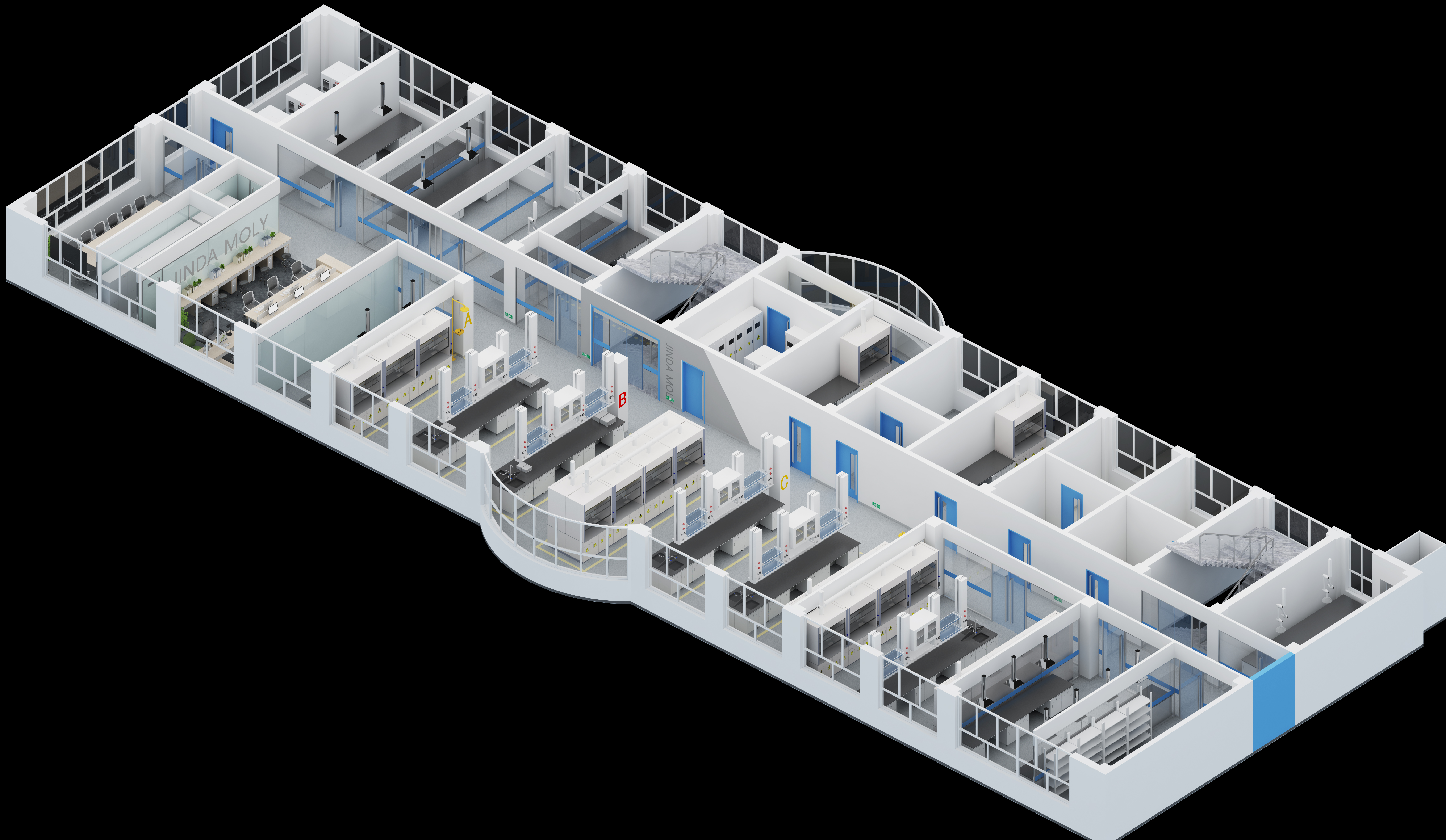

　　2)實驗室的平面布置一般采用中間走廊，兩側房間的分布形式， 一般由理化分析室、儀器分析室、微生物分析室、專有分析室和其他輔助房間組成。其中儀器分析室可分為：小型儀器分析室和專用儀器分析室(氣相色譜室、液相色譜室、元素分析室、ICP 室、ICP-MS 室、原子吸收光譜室等);輔助房間包括：收樣及周轉間、樣品存放間、藥品室、洗滌室、天平室、高溫室和鋼瓶間等。

　　2.2 建筑設計

　　1)建筑物的耐火等級不應低于二級，實驗室內隔墻考慮為全玻璃落地窗時，玻璃應為耐火玻璃。

　　2)實驗室為多層布置時，樓面計算活荷載不宜小于 3.0KN/m2， 如有大型儀器設備(如開煉機、密煉機、注塑機等)時，應考慮放置在一層。必要時應根據儀器安裝條件設置基礎。。

　　3)實驗室的墻面和天花板應光潔、無眩光、防潮、不起塵、不積塵;地面應堅實耐磨、防水、防滑、不起塵，必要時采用耐酸堿地面。洗滌室等多用水房間室內地坪以上 1.5 米墻高宜鋪瓷磚。

　　4)實驗室房門宜向外開，且設觀察窗。樓層高度不宜低于 3.6m， 有大型通風管道時層高不低宜于 4.5 米，實驗室內凈高 2.8 ~ 3.3m 為宜;房間雙面布置時，中間走廊寬度宜為 2.4 ~ 2.7m;設置有采暖或空氣調節的房間，在滿足采光要求的前提下，應減少外窗面積;設置空氣調節的房間外窗應具有良好的密閉性和隔熱性，宜設不少于窗面積 1/3 的可開啟窗扇;窗戶宜采用附紗密封窗，且應考慮遮陽措施; 滿足天然采光面積不得低于室內地面面積的 1/6。

　　5)鋼瓶間宜獨立設在實驗室外背陽處，且不宜靠近實驗樓主入口處，應考慮防爆要求，采用半敞開式簡易結構以達到自然通風，否則須強制排風并安裝可燃氣體泄漏報警器。可燃氣體和助燃氣體鋼瓶應分開存放，鋼瓶間只作為氣源系統供氣間，不可作為存放大量空瓶或填裝瓶的存放間。

　　2.3 采暖通風

　　1) 一般實驗室溫度夏季為 22 ~ 28℃，冬季為 18 ~ 24℃，相對濕度夏季為 40?% ~ 70% ，冬季為 30%? ~ 60% ，如對溫度、濕度有特殊要求的儀器應設置在有獨立空調的房間內。有校驗性質的實驗室溫、濕度要求應根據所校驗儀器相關規范確定;如進行橡膠、塑料物性實驗時，應設置專用的恒溫恒濕間，并考慮附屬的恒溫恒濕空調設備間及緩沖間。

　　2) 實驗室應有良好的通風，凡在分析化驗過程中釋放出有毒、有害氣體或易爆的氣體、粉塵等物質的分析應在通風柜內進行，或采用局部排氣罩。散發少量油氣、有毒有異味的氣體房間，當不設通風柜時，宜設軸流風機或排氣罩向外排氣。產生有毒、有害氣體的分析房間換氣次數不應小于 7 次/小時。排放廢氣含可燃氣體時，通風設施應考慮防爆。

　　3)冬季采暖應執行當地采暖標準。

　　2.4 電氣設計

　　1)電氣的設計施工必須遵守國家或行業標準。

　　2)實驗室應位于非防爆區。危險品儲存間、液化氣分析室、鋼瓶間的照明及電源插座為防爆型。電源插座(插座箱)回路應有漏電保護及靜電接地網。每間實驗室應有獨立的動力配電箱。

　　3)實驗室的動力線與照明線應分開，并配有照明不間斷電源。在主電源斷電時，應能夠給 LIMS 系統和緊急照明系統提供至少 30 分鐘的電源供應，以保證分析工作的正常進行。

　　4)實驗室的照明一般采用熒光燈，臺面照度不得低于 300Lx。微生物實驗室、化纖類實驗室、感官實驗室等照明根據相關規范進行設計。

　　5)實驗臺、通風柜和其它工作區域要有足夠數量的插座。插座一般采用嵌入式或安裝在墻上。亦可根據需要在試劑架上及通風柜外側安裝電源插座。

　　6)實驗室要有接地系統，實驗室的大型儀器及貴重儀器都要有接地設施，接地電阻不得大于 4Ω，有特殊要求的儀器接地電阻不得大于 1Ω。

　　7)當電源中斷時，照明電應能自動延續至少 30 分鐘，使實驗員能結束工作，迅速離開實驗室。應設一個總的電源開關，當發生緊急 情況時，可以關掉所有實驗室的工作電源。

　　2.5 儀表設計

　　1)鋪設氫氣、乙炔氣等爆炸危險性氣體管道的房間和鋼瓶間應設置可燃氣體報警器。

　　2)可能散發有毒氣體的房間應設有毒氣體報警器。

　　2.6 電信設計

　　1)實驗室根據客戶要求安裝調度電話、普通電話、實驗室信息管理系統、局域網線及其模塊等。

　　2)如考慮限制進入的區域(如微生物區、潔凈區等)還應考慮門禁系統。

　　2.7 給排水設計

　　1)實驗室的生活水和脫鹽水由管道輸送，去離子水或高純水由實驗室專用制水間制備，根據需要可由人工或專用管路輸送。

　　2)實驗室的給排水管道宜隱蔽設置。實驗臺的一端有洗滌池， 應根據需要安裝不同的閥門。通風柜內根據需要安裝給排水管道、切斷閥和水盆。實驗過程中廢棄的強酸、強堿、油污和廢渣等濃度較高的廢液應由實驗室集中收集(容器或收集池)，送到專用的存放地點暫存，*后由專業廠家進行回收處理。實驗室的有毒、有害及含油污水不得引入生活污水管。如實驗樓為獨棟設計，周圍無廢水處理裝置時，實驗室應設污水處理裝置或采取有效處理措施，具備有效去除酸、堿、重金屬、有機溶劑及殺滅致病微生物的功能，水質達到市政污水排放標準。裝置結構應設調節池、物化處理單元、生化處理單元及消毒單元。

　　2.8 管道設計

　　1) 實驗室的管道設計分為鋼瓶氣體管道設計和系統氣體管道設計(多為工廠型實驗室)。

　　2) 系統外管引入到化驗室的氣體管道應設切斷閥、過濾器、減壓閥、壓力表。

　　3) 從系統外管引入到實驗室的氣體及脫鹽水管道宜采用無縫鋼管;對于壓縮空氣管線應采用鍍鋅鋼管，但引入到氣相色譜室等用氣房間以后，應轉換成與鋼瓶氣管道材質一致;為保證鋼瓶所供氣純度， 鋼瓶氣體管道宜采用專用高純氣體管，不得采用工業管道。

　　4)鋼瓶氫氣管道宜采用球閥、截止閥。

　　5) 氫氣、氧氣、乙炔氣、氮氣等氣體管線以及引入實驗室內的各種氣體管線宜明敷。穿過墻體或樓板的氣體管道應敷設在預埋套管內，套管內不宜有焊縫。管道與套管之間用非燃燒材料嚴密封堵。

　　6) 氫氣等可燃氣管線不得穿越不使用的房間。

　　7) 管道與鋼瓶或設備連接時宜采用金屬管道;如為非金屬軟管， 宜采用聚四氟乙烯管、聚氯乙烯管，不得采用乳膠管。

　　8) 氫氣、氧氣、乙炔氣管道所用的管件和儀表必須是該介質的專用產品，不得代用。

　　2.9 實驗室家具

　　1)實驗室家具根據用途可分為實驗臺、儀器臺、通風柜、藥品柜、色譜臺、天平臺等。

　　2)實驗臺臺面要求耐酸堿腐蝕、防火并易于清潔。實驗臺高度800mm，單面實驗臺寬 750mm，雙面實驗臺寬 1500mm，長度可視具體情況選用。

　　3)設備臺要能夠承重，一般高度 500mm ~ 800mm，寬度不小于750mm。

　　4)通風柜內襯、外殼及工作臺面，按其使用性質應具有相應的耐酸堿腐蝕、防火、耐高溫及防水等性能;通風柜的面板玻璃要求用安全玻璃;通風柜內根據需要設置上下水;通風柜內應設置照明;通風柜外側應設置足夠數量的電源插座。

　　5)藥品柜按類型分為普通藥品柜、帶排風藥品柜和劇毒藥品柜。藥品應按不同性質分類別存放，有毒和劇毒藥品柜應由專人負責保管和領用。有揮發性藥品柜應帶有排風設施。

　　6)色譜臺等大型儀器設備臺寬度 850mm 為宜，不宜靠墻布置，便于氣路安裝、電路檢修和儀器維修等。

　　7)天平臺高度 800mm，臺面寬 750mm，根據天平精度要求考慮減震措施。

　　2.10 消防設施

　　化驗室應設置火災報警器、消火栓、移動式滅火器等。

　　2.11 HSE(健康、安全和環境)

　　1)實驗室設計要符合安全、環保要求、防火設計必須符合國家現行的建筑設計防火規范。

　　2)凡進行對人體有害氣體、蒸汽、氣味、煙霧、揮發物質等實驗的實驗室，應設置通風柜。

　　3)應盡量減少分析人員暴露在危險物前，有危險物產生的化驗分析，應采取必要的防護措施。

　　4)在有毒氣體有可能泄漏處，應設置有毒氣體報警器。

　　5)實驗區和辦公區分開。

　　6)實驗室應有安全出口，安全出口標志應明顯。

　　7)氧氣鋼瓶和氫氣鋼瓶、乙炔鋼瓶宜單獨放置。鋼瓶間不宜設在實驗室建筑物內。

　　8)氫氣、乙炔氣路終端的支管和其放空管線上應設置阻火器。

　　9)有使用強酸、強堿或其它有毒有害物質的實驗室，需設置洗眼器或安全淋浴。

　　10) 嚴禁將可燃氣體、液化烴、可燃液體的采樣管道引入實驗室內。

　　11) 鋪設氫氣、乙炔氣等爆炸危險性氣體管道的房間應設置可燃氣體報警器。

　　12) 實驗室的特殊排放物，如廢液及廢棄的油樣，應分類收集后集中進行處理，對含烴類物質的排放尾氣應加裝活性碳過濾裝置， 酸性排放尾氣應加裝堿液洗滌槽。

　　13) 山東地區實驗室安全驗收時，毒品存放間除考慮毒品安全柜、雙人雙鎖、防盜門窗等安全措施外，還應考慮視頻監控。
