一、化驗實驗室的分類及職責

　　化驗室在學校、工廠、科研院所有其不同的性質。

　　學校的化驗室一類是為學生進行分析化學實驗用的教學基地，另一類是為科研服務的亦兼有科研性質的分析化學研究室。

　　工廠設中央化驗室、車間化驗室等。車間化驗室主要擔負生產過程中成品、半成品的控制分析。中央化驗室主要擔負原料分析、產品質量檢驗任務，并擔負分析方法研究、改進、推廣任務及車間化驗室所用的標準溶液的配制、標定等工作任務。

　　科研院所的化驗室除為科學研究課題擔負測試任務外，也進行分析化學的研究工作。

　　二、化驗室的設計建造要求

　　根據化驗任務需要，化驗室有貴重的精密儀器和各種化學藥品，其中包括易燃及腐蝕性藥品。另外，在操作過程中常產生有害的氣體或蒸氣。因此，對化驗室的房屋結構、環境、室內設施等有其特殊的要求，在籌建新化驗室或改建原有化驗室時都應考慮。

　　化驗室用房大致分為三類：精密儀器實驗室、化學分析實驗室、輔助室(辦公室、儲藏室、鋼瓶室等)。

　　化驗室要求遠離灰塵、煙霧、噪音和震動源的環境中，因此化驗室不應建在交通要道、鍋爐房、機房及生產車間近旁(車間化驗室除外)。為保持良好的氣象條件，一般應為南北方向。

　　1、精密儀器實驗室裝修與設計

　　精密儀器室要求具有防火、防震、防電磁干擾、防噪音、防潮、防腐蝕、防塵、防有害氣體侵入的功能，室溫盡可能保持恒定。為保持一般儀器良好的使用性能，溫度應在15～30℃，有條件的*好控制在18-25℃。濕度在60%-70%，需要恒溫的儀器室可裝雙層門窗及空調裝置。

　　儀器室可用水磨石地或防靜電地板，不推薦使用地毯，因地毯易積聚灰塵，還會產生靜電。大型精密儀器室的供電電壓應穩定，一般允許電壓波動范圍為±10%。必要時要配備附屬設備(如穩壓電源等)。為保證供電不間斷，可采用雙電源供電。應設計有專用地線，接地極電阻小于4Ω。

　　氣相色譜室及原子吸收分析室因要用到高壓鋼瓶，*好設在就近室外能建鋼瓶室(方向朝北)的位置。放儀器用的實驗臺與墻距離500mm，以便于操作與維修。室內要有良好的通風。原子吸收儀器上方設局部排氣罩。

　　微型計算機和微機控制的精密儀器對供電電壓和頻率有一定要求。為防止電壓瞬變、瞬時停電、電壓不足等影響儀器工作，可根據需要選用不間斷電源(UPS)。 在設計專用的儀器分析室的同時，就近配套設計相應的化學處理室。這在保護儀器和加強管理上是非常必要的。

　　2、化學分析實驗室裝修與設計

　　在化學分析室中進行樣品的化學處理和分析測定，工作中常使用一些小型的電器設備及各種化學試劑，如操作不慎也具有一定的危險性。

　　針對這些使用特點，在化學分析室設計上應注意以下要求：

       (1)建筑要求化驗室的建筑應耐火或用不易燃燒的材料建成，隔斷和頂棚也要考慮到防火性能。可采用水磨石地面，窗戶要能防塵，室內采光要好。門應向外開，中大型實驗室建設規劃應設兩個出口，以利于發生意外時人員的撤離。

　　(2)供水和排水供水要保證必須的水壓、水質和水量以滿足儀器設備正常運行的需要。室內總閥門應設在易操作的顯著位置。下水道應采用耐酸堿腐蝕的材料，地面應有地漏。

　　(3)通風設施由于化驗工作中常常產生有毒或易燃的氣體，因此化驗室要有良好的通風條件，通風設施一般有3種：

　　①全室通風：采用排氣扇或通風豎井，換氣次數一般為5次/時。

　　②局部排氣罩：一般安裝在大型儀器發生有害氣體部位的上方。在教學實驗室中產生有害氣體的上方，設置局部排氣罩以減少室內空氣的污染。

　　③通風柜：這是實驗室設計常用的一種局部排風設備。內有加熱源、水源、照明等裝置。可采用防火防爆的金屬材料制作通風柜，內涂防腐涂料，通風管道要能耐酸堿氣體腐蝕。風機可安裝在頂層機房內，并應有減少震動和噪音的裝置，排氣管應高于屋頂2m以上。一臺排風機連接一個通風柜較好，不同房間共用一個風機和通風管道易發生交叉污染。

　　通風柜在室內的正確位置是放在空氣流動較小的地方，或采用效果較好的狹縫式通風柜。通風柜臺面高度800mm，寬750mm，柜內凈高1200-1500mm，操作口高度800mm，柜長1200-1800mm。條縫處風速0.3-0.5m/s，視窗開啟高度為300-500mm。擋板后風道寬度等于縫寬2倍以上。

　　(4) 供氣與供電有條件的化驗室可安裝管道煤氣。化驗室的電源分照明用電和設備用電。照明*好采用熒光燈。設備用電,24h運行的電器如冰箱單獨供電,其余電器設備均由總開關控制,烘箱、高溫爐等電熱設備應有專用插座、開關及熔斷器。在室內及走廊上安置應急燈,備夜間突然停電時使用。

　　(5) 實驗臺主要由臺面、臺下的支架和臨時藏柜組成,為方便操作,臺上可設置藥品架,臺的兩端可安裝水槽。實驗臺面一般寬750mm長根據房間尺寸,可為1500-3000高可為800*850mm臺面常用耐蝕貼面理化板、耐蝕實芯理化板、環氧樹脂板或高溫陶瓷板等制成。理想的臺面應平整、不易碎裂、耐酸堿及溶劑腐蝕,耐熱,不易碰碎玻璃器皿等。

　　3、輔助用實驗室裝修與設計

　　(1) 藥品儲藏室由于很多化學試劑屬于易燃、易爆、有毒或腐蝕性物品,故不要購置過多。儲藏室僅用于存放少量近期要用的化學藥品,且要符合危險品存放安全要求。要具有防明火、防潮濕、防高溫、防日直射、防雷電的功能。藥品儲藏室房間應朝北、干燥、通風良好,頂棚應遮陽隔熱,門窗應堅固,窗應為高窗,門窗應設遮陽板。門應朝外開。易燃液體儲藏室室溫一般不許超過28℃爆炸品不許超過30℃。少量危險品可用鐵板柜或水泥柜分類隔離貯存。室內設排氣降溫風扇,采用防爆型照明燈具。備有消防器材。可以符合上述條件的半地下室為藥品儲藏室。

　　(2)鋼瓶室易燃或助燃氣體鋼瓶要求安放在室外的鋼瓶室內,鋼瓶室要求遠離熱源、火源及可燃物倉庫。鋼瓶室要用非燃或難燃材料構造,墻壁用防爆墻,輕質頂蓋,門朝外開。要避免陽光照射,并有良好的通風件。鋼瓶距明火熱源10m以上，室內設有直立穩固的鐵架用于放置鋼瓶。

　　三、儀器實驗室設計裝修要求及規范

　　儀器分析實驗室對室內的要求一般都比化學實驗室為高。儀器分析實驗室一般都有空調要求，如恒溫恒濕、空氣凈化、氣流、排風等問題。在氣候較潮濕的地區要求防潮，對于早期實驗室用若干紅外線燈、小型去濕器、窗式空調器、小型獨立式空調器。現代實驗室有條件的采用中央空調系統。

　　對于防振要求較高的儀器設備，除了對實驗室的位置要進行考慮外，尚需考慮設置獨立的設備防振基礎和隔振措施。儀器分析實驗室一般要求兼有交流、直流電源，以及單相、三相兩種電源插座，并常有穩壓要求。有的還有防電磁干擾的要求，需要接地和電磁屏蔽等。有的需要有冷卻水和各種氣體供應，包括真空和壓縮空氣，保護氣體和載氣等。

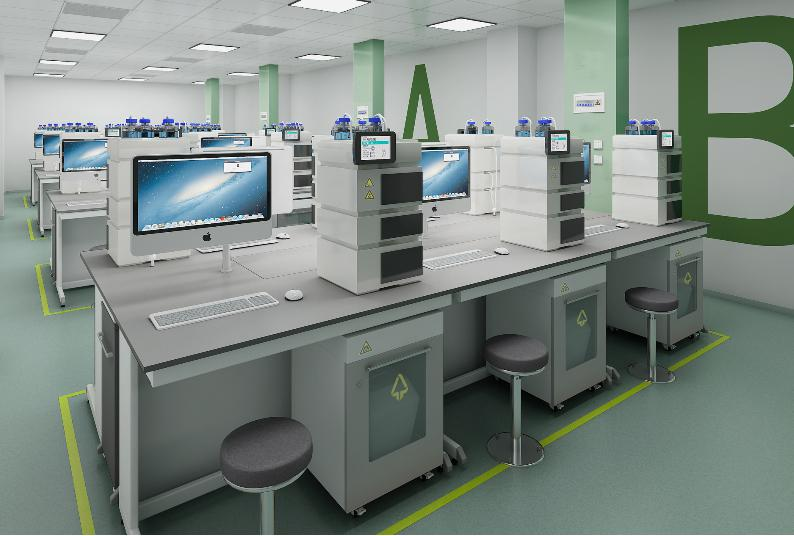

　　儀器分析實驗室的建筑裝修標準通常都考慮較高一些：墻面做油漆涂料或油漆墻裙;地面做木地板、水磨石地面、塑膠地面以及大理石地面等;實驗室的實驗臺：如為樣品處理室工作臺可參照化學實驗臺;如為放置儀器的工作臺需穩固，可采用鋼筋混凝土結構的水磨石臺面等。同樣，實驗室要求防塵、防腐蝕、都應給予足夠的重視和妥善地解決。

　　1、儀器分析實驗室的要求

　　儀器分析實驗主要設置各種大型精密分析儀器，同時也包括普通小型分析儀等。這些分析室大都由幾個小室組成，組成房間的大小和數量隨各類儀器而異;即使是同類儀器，如其型號不同，其要求往往也不相同，而且有時會有較大的差別。

　　2、儀器分析實驗室的組成

　　儀器分析實驗室組成包括分析儀器室、樣品處理室、暗室、研究室、更衣室、機房等。

　　3、儀器分析實驗室的平面布置

　　儀器分析實驗室一身都有防振、防塵和較恒定的室溫要求和一定的濕度要求，在具體設計時應滿足該儀器產品說明書提出的要求。

　　儀器分析實驗室通常可與基本實驗室一樣沿外墻布置，或將它們集中在某一區域內，這樣有利于各個研究室和基本實驗室相聯系，并可統一考慮諸如空調、防護等方面的措施。對于某一科研項目來說，為了實研究方便起見，儀器分析實驗室也可考慮按科研項目分散布置，這樣同一種分析儀器室在一幢樓里就得有多組。另外，在一個有集中空調系統的實驗大樓里，則以不沿外墻設置特種輔助實驗室較為有利。

　　4、儀器分析室的室內裝修

　　4.1 地板

　　小型普通的儀器分析室采用一身的固定地板即可滿足需要，但對于大型精密儀器分析實驗室，例如X熒光光譜室、質譜室、離子控針室等實驗室因電纜多，管線復雜，需要采用架空地板。當采用下送上回送風方式時，也可利用架空地板下空間作為送風靜壓箱。一般地板構造有以下幾種。

　　(1)護罩式:當電纜線數量很少,可以結扎成束,并可作明線配線時,為防止碰壞電線,可在電線上加一層護罩,保護罩高度以不妨礙機柜門扇開關為宜。

　　(2)地溝式:在電纜通過的地板下做溝,溝的尺寸一般凈寬250mm,深15mm,即可,溝蓋板劃塊后做成活動蓋板,安上少數鋁制平面拉手,以便開啟

　　(3)活動地板:又稱裝配式地板,由各種規格型號和材質的面板塊、可調支撐、橫梁、緩沖墊等組成。活動地板架空輔設在儀器室的樓地面上作安裝設備、敷設縱橫交錯的各種管線、電纜及空調靜壓箱的空間用

　　活動地板應機械性能優良、質量輕、強度,表面平整,尺寸穩定,互換靈活,裝飾性及質感良好,并能滿足防潮、阻燃、防腐等要求。活動地板又分防靜電型和非防靜電型兩種。

　　4.2 門窗

　　①有空調、潔凈要求的房門應采用密閉保溫的單向彈簧門或裝自動閉門器,并向室內開啟。對有強噪聲的房間且開向計算機房的門應采用隔聲門。

　　②有空調、潔凈要求的房間設置外育時,應為雙層密封窗。當采用鋁合金窗、塑鋼窗時,可采用安中空玻璃的單層密閉窗,以保證圍護墻結構的熱工性能。

　　③儀器室外窗宜朝北。若受條件限制,窗開向東、南、西方向時,應采取遮陽、窗簾等措施防止陽光直射,避免眩光。

　　④各房間的門應保證人員、設備進出方便。

　　4.3 室內裝飾要求

　　①精密儀器分析室以及主要的輔助房間室內裝修選擇用易清潔、不起塵的難燃材料,墻壁和頂棚表面應平整,減少積面,要有保溫、隔聲、吸聲效果。地面材料應平整、耐磨、易除塵,并按需要采取防靜電措施

　　②一般的輔助房間室內裝飾可按房間用途,按有關標準設計

　　③室內各種管線宜暗敷,當管線穿樓板時宜設技術豎井

　　④室內頂棚上安裝的風口、燈具、火災探測器及滅火器噴頭以及墻上的各種箱盒等應協調布置,做到整齊美觀

　　⑤隔墻設置,除固定隔墻外,*好采用靈活隔斷,以適應儀器更新及改建的需要

　　⑥室內色彩宜淡雅柔和,有清新寧靜的效果,不宜用大面積強烈色彩。視覺作業處的家具和房間內宜用無光澤或亞光表面
